Подробная информация о продукте:
|
| наименование товара: | С внутренним кольцом из нержавеющей стали Композитная панель из пластика и стали для горячей воды | Материал: | сталь и первичный PEX |
|---|---|---|---|
| Применение: | система водопровода | Будущее: | Внутри внутреннего кольца из нержавеющей стали |
| Структура: | Внутреннее кольцо из нержавеющей стали + 100% натуральный PEX + стальная труба с горячим цинкованием | Размер: | Ду25-Ду400 |
| Цвет: | Красный для внутренней пластиковой трубы | ||
| Выделить: | Труба армированная пластиковая 100мм,труба армированная пластиковая 4мм,труба армированная пластиковая 6м |
||
Класс:Горячая вода

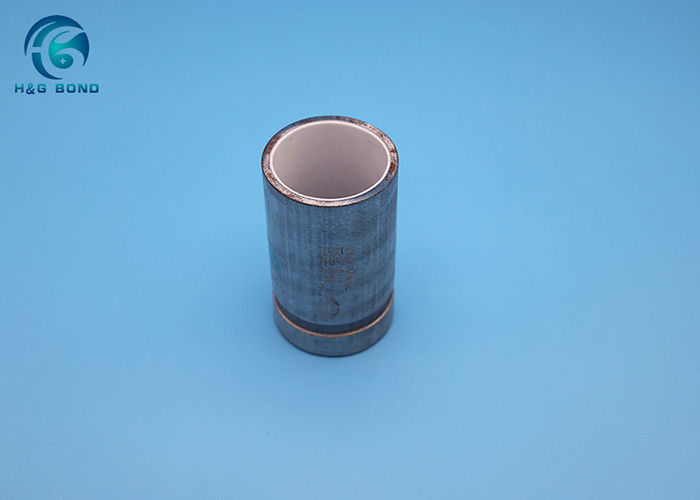

Продукт: С внутренним кольцом из нержавеющей стали Композитная панель из пластика и стали для горячей воды
Физические свойства
| Внутренний диаметр | Внешний диаметр | Толщина стальной трубы | Толщина пластиковой трубы | Длина трубы | |
| мм | в | мм | мм | мм | мм |
| 15 | 1/2 | 21,3 | 2,8 | 1,5±0,2 | 6000 |
| 20 | 3/4 | 26,9 | 2,8 | 1,5±0,2 | 6000 |
| 25 | 1 | 33,7 | 3.2 | 1,5±0,2 | 6000 |
| 32 | 11/4 | 42,4 | 3,5 | 1,5±0,2 | 6000 |
| 40 | 11/2 | 48,3 | 3,5 | 1,5±0,2 | 6000 |
| 50 | 2 | 60,3 | 3,8 | 1,5±0,2 | 6000 |
| 65 | 21/2 | 76,1 | 4.0 | 1,5±0,2 | 6000 |
| 80 | 3 | 88,9 | 4.0 | 2,0±0,2 | 6000 |
| 100 | 4 | 114,3 | 4.0 | 2,0±0,2 | 6000 |
| 125 | 5 | 139,7 | 4.0 | 2,0±0,2 | 6000 |
| 150 | 6 | 165,1 | 4,5 | 2,0±0,2 | 6000 |
| 200 | 8 | 219,0 | 6 | 2,5(0,-0,5) | 6000 |
| 250 | 10 | 273,1 | 7,0 | 3,0±0,5 | 6000 |
| 300 | 12 | 323,9 | 8,0 | 3,0±0,5 | 6000 |
| 350 | 14 | 377 | 8,0 | 3,0±0,5 | 6000 |
| 400 | 16 | 426 | 8,0 | 3,0±0,5 | 6000 |
Стандартная глубина канавок, ширина и допуск
| Диаметр трубы | Глубина канавы | Ширина оврага | Общая разница |
| 60~150 | 1,9 мм ~ 2,3 мм | 9мм~9.5мм | ±1 мм |
| 200~250 | 2,4 мм ~ 2,7 мм | 11,4 мм ~ 12,4 мм | ±1 мм |
| 300 | 2,6 мм~3,0 мм | 11,4 мм ~ 12,4 мм | ±1 мм |
производственная обработка:
Заявление
Система водопровода для бытовой воды, питьевой воды и проектов, других соответствующих областях.
Преимущества
1. Высокая механическая прочность.Композитная труба из стали и пластика с внутренним сплошным кольцом имеет такую же превосходную механическую прочность, как и стальная труба с горячим цинкованием.Он обладает высокой устойчивостью к ударам, изгибам и давлению, а диапазон рабочего давления меньше или равен 1,6 МПа.
2. Антикоррозийный и длительный срок службы.Транспортирующая жидкость эффективно изолирована от металла, контактирует только с пластиковым слоем и обладает хорошим антикоррозийным эффектом, что значительно продлевает срок службы трубопровода и может использоваться в течение 70 лет при нормальных условиях.
3. Сопротивление жидкости небольшое.Внутренняя стенка стально-пластиковой композитной трубы с внутренним сплошным кольцом гладкая, коэффициент трения мал, скорость потока высокая, накипь не накапливается, сопротивление жидкости мало.
4. Хорошая гигиена.Футерованная пластиковая труба изготовлена из пищевого пластика марки-virgin PEX, который не загрязняет транспортируемую среду, внутренняя стенка гладкая, без накипи и ржавчины, что обеспечивает соответствие показателей качества воды и санитарии бытовому водопроводу. и стандарты распределения, а качество достигает международного уровня качества.
5. Пластиковые и стальные трубы хорошо компаундированы.Сильная адгезия, не легко упасть, хорошая герметизация, отсутствие проколов или трещин для обеспечения отсутствия утечек.
6. Пластиковый слой имеет хорошие характеристики.Низкая теплопроводность, защита окружающей среды и энергосбережение, хорошая низкотемпературная хрупкость и малый коэффициент расширения.
7. Простая установка.Традиционный процесс установки и использование соответствующих фитингов с сильным поглощением энергии уплотнения обеспечивают надежное, простое и быстрое соединение.Трубопровод прост в обслуживании, а затраты на техническое обслуживание низкие.
8. Основное оборудование собственной разработки и имеет характеристики и профессиональные технологии, которые не могут имитировать обычные предприятия.Эффективность производства и производственные мощности в 3-5 раз выше, чем у обычных предприятий.Время выполнения, требуемое клиентами, может быть обеспечено.
Осмотр горячеоцинкованной стальной трубы - полировка внутренней части трубы - вставка трубы PE / PEX - высокое давление и высокая температура и нагрев для соединения стальной трубы и трубы PEX - охлаждение - фиксация головки трубы - фиксация внутренней нержавеющей стали. кольцо-Написание слов-закрепил крышку-упаковка-положил на хранение.
Способ установки и подключения
1. Гнездовое соединение
а.Выберите фитинг с пазами, соответствующий стандарту;
б.Рабочее давление пазового соединения труб должно соответствовать рабочему давлению трубопровода;
в.Выберите резиновое уплотнительное кольцо из композитного стандарта питьевой воды, а в трубе горячей воды используется термостойкое резиновое уплотнительное кольцо.
2. Резьбовое соединение
а.Выберите резьбовой фитинг, соответствующий требованиям;
б.Труба с пластиковой футеровкой не должна соединяться непосредственно с клапаном, а должно использоваться специальное переходное соединение трубы с внутренней и внешней резьбой из латуни, футерованной пластиком;
в.Труба с пластиковой футеровкой не должна быть соединена напрямую с патрубком подачи воды, и должен использоваться специальный латунный стык трубы с внутренней резьбой;
д.При соединении труб с пластиковой футеровкой с медными трубами и пластиковыми трубами следует использовать специальные переходные соединения;
3. Фланцевое соединение
а.Когда рабочее давление трубопроводной системы больше 1,0 МПа и меньше 2,5 МПа, можно использовать фланцевое соединение;
б.Уровень давления фланца соответствует рабочему давлению трубопровода;
в.Для фланцевых прокладок используются резиновые прокладки.Когда необходимо соединить прокладки большого диаметра, следует использовать косые соединения внахлестку, а не плоские соединения.
